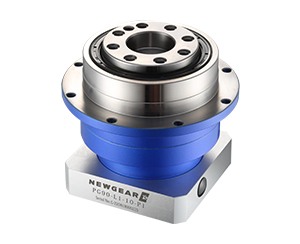

雙支撐行星減速箱

產品描述：

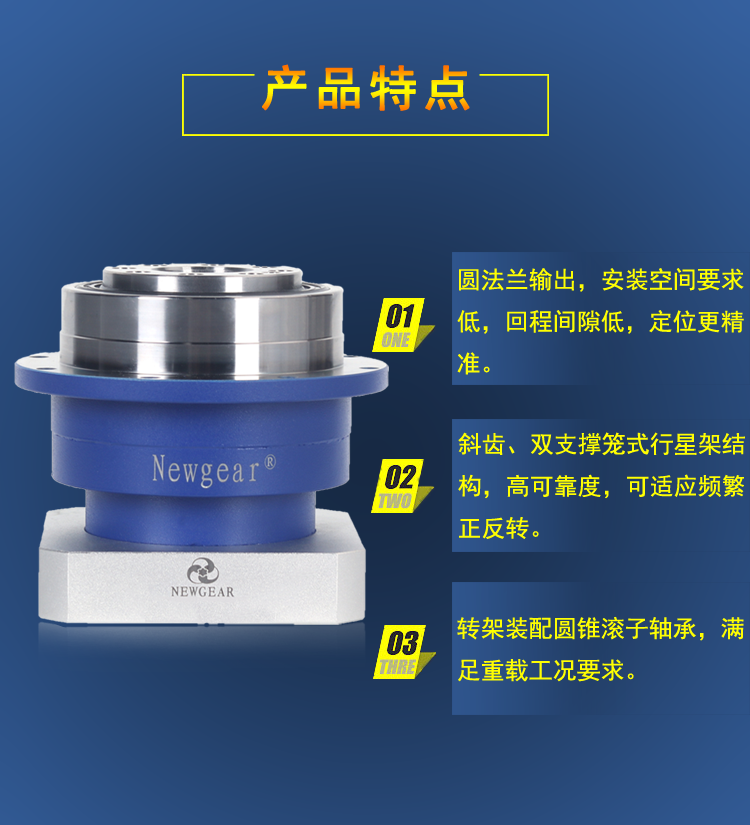

一.獨特的法蘭盤輸出方式，獲得更大安裝自由度

二.機身尺寸更短，安裝空間要求低。

三.抵回程間隙，定位更精準。

四.雙支撐籠式行星減速箱架結構，高可靠度，可適應頻繁正反轉。

五。轉架裝配圓推滾子軸承，滿足重載工況要求。

規格范圍：64-200

速比范圍：3-100

精度范圍：1-3arcmin(p1等級)

                3-5 arcmin(p2等級)

                5-7arcmin(p3等級)

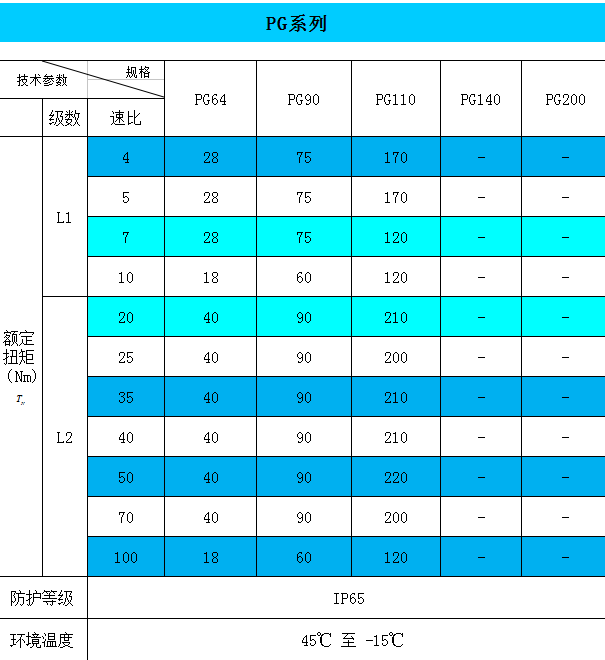

                            雙支撐行星減速箱架選型技術參數



技術參數/規格				PG64	PG90		PG110
最 大扭矩			Nm	1.5倍額定扭矩
緊急制動扭矩			Nm	2.5倍額定扭矩
最 大容許徑向力			N	680	1750		3100
最 大容許軸向力			N	340	875		1250
抗扭剛性			Nm/arcmin	13	31		82
最 大輸入轉速			rpm	6000	6000		4500-6000
額定輸入轉速			rpm	3300-5500	2600-4500		2300-4200
噪音			dB	＜58		＜60	＜65
平均壽命			h	20000
滿載效率			%	L1≥95%    L2≥90%
回程間隙	P0	L1	arcmin	≤3	≤3		≤3
		L2	arcmin	≤5	≤5		≤5
	P1	L1	arcmin	≤5	≤5		≤5
		L2	arcmin	≤8	≤8		≤8
轉動慣量	L1	4	Kg.cm2	0.13	0.51		2.87
		5	Kg.cm2	0.13	0.47		2.71
		7	Kg.cm2	0.13	0.45		2.62
		10	Kg.cm2	0.03	0.44		2.57
	L2	20	Kg.cm2	0.03	0.23		0.47
		25	Kg.cm2	0.03	0.23		0.47
		35	Kg.cm2	0.03	0.23		0.47
		40	Kg.cm2	0.03	0.23		0.47
		50	Kg.cm2	0.03	0.20		0.44
		70	Kg.cm2	0.03	0.20		0.44
		100	Kg.cm2	0.03	0.20		0.44
